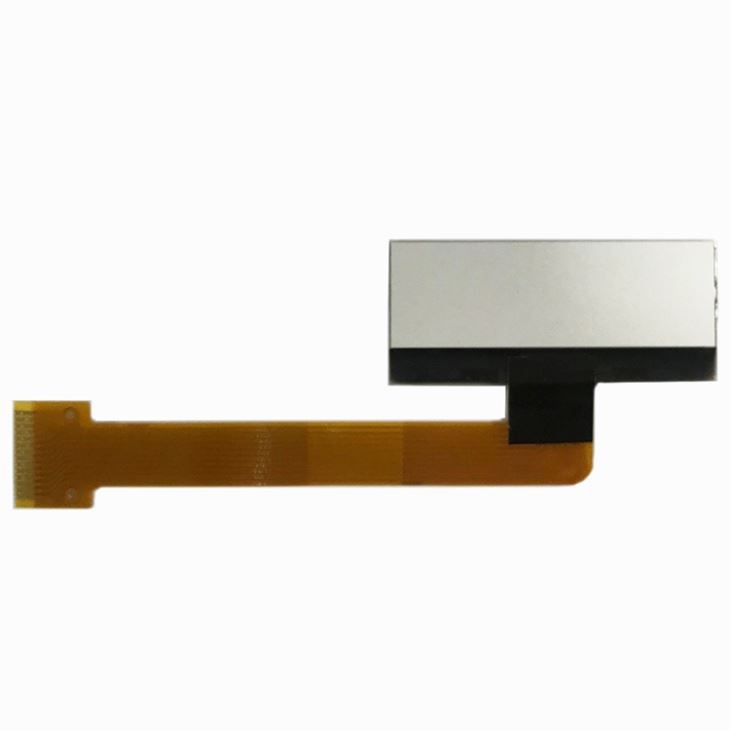

Маленький модуль графічного РК-дисплея
Для всіх наших РК-дисплеїв наші інженери-конструктори зібрали багато таблиць даних контролерів РК-дисплеїв під час перевірки різних контролерів дисплеїв і чіпсетів. Ми додали їх сюди, щоб вам було легше працювати з різними контролерами та чіпсетами.
- Введення продукту
Деталі продукту
Для всіх наших РК-дисплеїв наші інженери-конструктори зібрали багато таблиць даних контролерів РК-дисплеїв під час перевірки різних контролерів дисплеїв і чіпсетів. Ми додали їх сюди, щоб вам було легше працювати з різними контролерами та чіпсетами. Ці таблиці даних LCD не створюються та не обслуговуються Crystalfontz; вони постачаються просто «як є» для вашого використання.
Технічні характеристики
Маленький графічний РК-дисплей | |

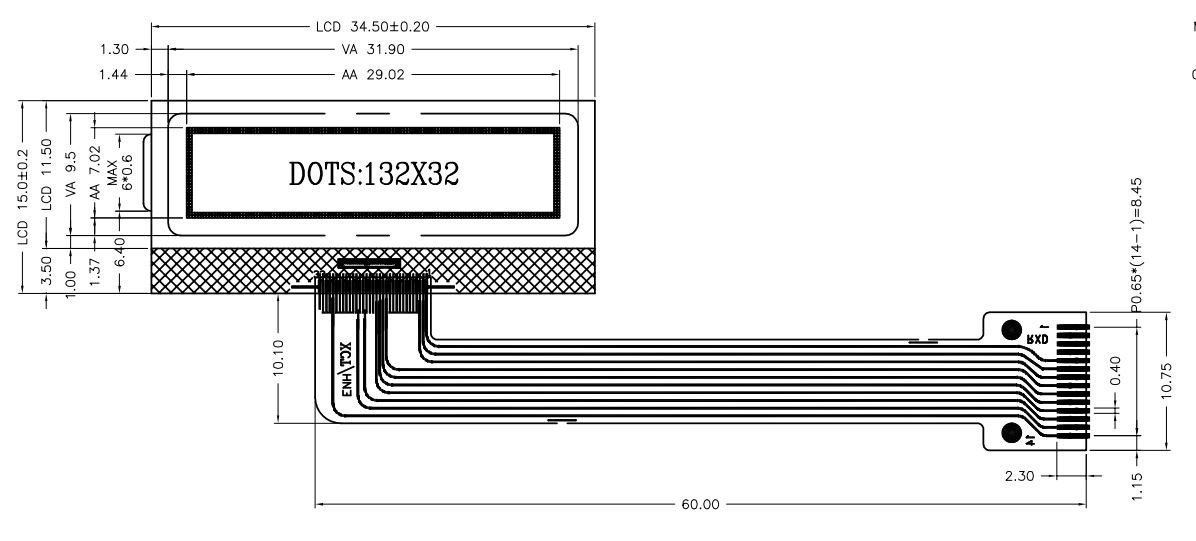

Контурний розмір | 34,5х15 мм |
Зона огляду | 31,9х9,5 мм |
Активна зона | 29,02x7,02 мм |
Роздільна здатність дисплея | 132x32 |
Режим відображення | FSTN/Відбиваючий/Позитивний |
Кут огляду | 12:00 |
Метод приводу | 1/32 обов'язку, 1/6 упередженості |
VOP | 6.2V |
VDD | 3.0V |
ТОП | -10 - плюс 60 |
TST | -20- плюс 70 |
Роз'єм | COG плюс FPC |
Драйвер IC | ST7567 (або інша сумісна IC) |
Відповідає RoHS | Так |
1. Режим відображення: FSTN / Reflective / Positive.
2. Кут огляду: 12 0' годинник.
3. Метод приводу: 1/32 Duty 1/6 Bias, Vop=6.2V (зразок клієнта), Vdd=3.0V.
4. Зверху: -10 градус ~ плюс 60 градусів , Tst: -20 градус градусів ~ плюс 70 градусів градусів .
5. Роз’єм: COG плюс FPC.
6. IC приводу: ST7567 (або інша сумісна IC)
7. Відповідає RoHS: Так.
FAQ
1. Чи можете ви надати креслення та відповідні процедури?
В: Ми можемо надати клієнтам креслення та процедури для підтвердження.
2. Як ви керуєте якістю продукції?
A: Продукти випікаються, старіють, електричні вимірювання та інші процедури для тестування.
3. Чи є товар в наявності? Скільки триває виробничий цикл?
A: Деякі продукти є в наявності, дрібносерійне виробництво протягом 1 тижня, масове виробництво протягом 2 тижнів.
